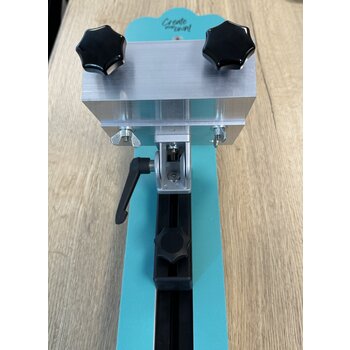

123Paracord JIG PRO Bevestiging van de klem

Vanwege de verzending is het scharnier niet aan de JIG bevestigd. U kunt het als volgt monteren:

• Plaats de twee plastic ringen zoals aangegeven op AFB. 1 en AFB. 2. Deze gaan aan de binnenkant van het scharnier (AFB. 3).

AFB. 1

AFB. 2

AFB. 3

• Plaats de stalen ring en de bout (AFB. 4) en draai ze vast met de meegeleverde inbussleutel (AFB. 5).

AFB. 4

AFB. 5

• Plaats de stalen ring en de handgreep (AFB. 6) en draai deze vast (AFB. 7).

AFB. 6

AFB. 7

Opmerking: U kunt de handgreep niet volledig draaien omdat de JIG in de weg zit. U kunt de handgreep naar buiten trekken en naar achteren draaien. Vervolgens kunt u de volgende draai maken (AFB. 8). Herhaal dit totdat de handgreep vastzit.

AFB. 8
